关于MySQL8.0 InnoDB并行执行的详细解析

概述



通过多年的发展,MySQL已在互联网行业得到广泛应用,并逐渐渗透到各种现有行业。流行得益于优秀的并发事务处理能力、MySQL丰富的生态。MySQL在处理OLTP场景时的短查询效果很好,但对于复杂的大查询来说,功能有限。最直接的一点是,对于SQL语句,MySQL最多只能由一个CPU核心处理,在这种情况下,无法发挥主机CPU多核功能。MySQL没有停滞,而是继续发展。新的8.0.14版本首次引入并行查询功能,使check table和select count(*)类型的语句性能提高了一倍。目前使用场景还很有限,但期待后续的发展。

使用方式

通过配置参数innodb_parallel_read_threads来设置并发线程数,就能开始并行扫描功能,默认这个值为4。我这里做一个简单的实验,通过sysbench导入2亿条数据,分别配置innodb_parallel_read_threads为1,2,4,8,16,32,64,测试并行执行的效果。测试语句为select count(*) from sbtest1;

1585270471252951

横轴是配置并发线程数,纵轴是语句执行时间。从测试结果来看,整个并行表现还是不错的,扫描2亿条记录,从单线程的18s,下降到32线程的1s。后面并发开再多,由于数据量有限,多线程的管理消耗超过了并发带来的性能提升,不能再继续缩短SQL执行时间。

MySQL并行执行

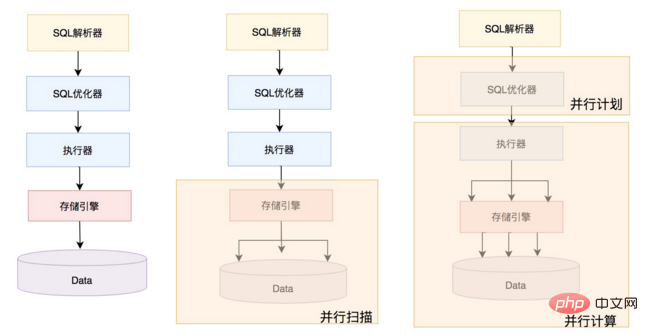

实际上目前MySQL的并行执行还处于非常初级阶段,如下图所示,左边是之前MySQL串行处理单个SQL形态;中间的是目前MySQL版本提供的并行能力,InnoDB引擎并行扫描的形态;最右边的是未来MySQL要发展的形态,优化器根据系统负载和SQL生成并行计划,并将分区计划下发给执行器并行执行。并行执行不仅仅是并行扫描,还包括并行聚集,并行连接,并行分组,以及并行排序等。目前版本MySQL的上层的优化器以及执行器并没有配套的修改。因此,下文的讨论主要集中在InnoDB引擎如何实现并行扫描,主要包括分区,并行扫描,预读以及与执行器交互的适配器类。

1585270482840299

分区

并行扫描的关键步骤之一是分区,它将扫描的数据分为多个部分,使您能够并行扫描多个线程。InnoDB引擎是一个索引组织表,其中数据以B树的形式存储在磁盘上,节点单位是页(block/page),热点页在缓冲区池中被缓存,并通过LRU算法丢弃。分区的逻辑是从根节点页开始,逐层向下扫描,如果一层的分支数超过配置的线程数,则停止分区。在实施中,实际上总共发生两个分割。第一个是根节点页面的分支数。每个分支最左侧叶节点的记录在左下界。此记录作为相邻前一季度的右上角边界记录。这样,将B树分为子树,子树分别是扫描分区。第一次分割后,分割区数目可能无法充分利用多核心问题。例如,如果将并行扫描线程配置为3,并且在第一次分区后创建了4个分区,则前3个分区并行完成后,第4个分区最多只能扫描1个线程,因此最终无法充分利用多核资源。

二次分区

为了解决这个问题,8.0.17版本引入了二次分区,对于第4个分区,继续下探拆分,这样多个子分区又能并发扫描,InnoDB引擎并发扫描的最小粒度是页面级别。具体判断二次分区的逻辑是,一次分区后,若分区数大于线程数,则编号大于线程数的分区,需要继续进行二次分区;若分区数小于线程数且B+tree层次很深,则所有的分区都需要进行二次分区。

相关代码如下:

split_point = 0;
if (ranges.size() > max_threads()) {
   //最后一批分区进行二次分区
   split_point = (ranges.size() / max_threads()) * max_threads();
 } else if (m_depth < SPLIT_THRESHOLD) {
   /* If the tree is not very deep then don't split. For smaller tables
   it is more expensive to split because we end up traversing more blocks*/
   split_point = max_threads();
 } else {
   //如果B+tree的层次很深(层数大于或等于3,数据量很大),则所有分区都需要进行二次分区
 }

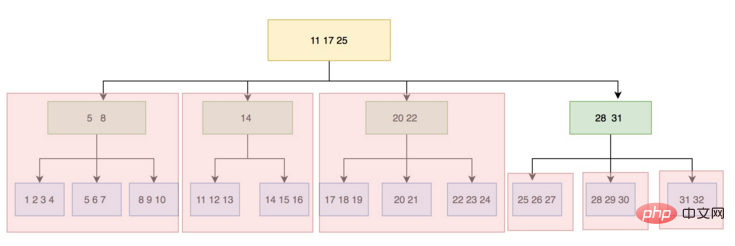

无论是一次分区,还是二次分区,分区边界的逻辑都一样,以每个分区的最左叶子节点的记录为左下界,并且将这个记录记为相邻上一个分支的右上界。这样确保分区足够多,粒度足够细,充分并行。下图展示了配置为3的并发线程,扫描进行二次分区的情况。

相关代码如下:

1585270504845446

create_ranges(size_t depth, size_t level)
一次分区:
parallel_check_table
 add_scan
   partition(scan_range, level=0)  /* start at root-page */
     create_ranges(scan_range, depth=0, level=0)
   create_contexts(range, index >= split_point)
二次分区:
split()
 partition(scan_range, level=1)
   create_ranges(depth=0,level)

并行扫描

在一次分区后,将每个分区扫描任务放入到一个lock-free队列中,并行的worker线程从队列中获取任务,执行扫描任务,如果获取的任务带有split属性,这个时候worker会将任务进行二次拆分,并投入到队列中。这个过程主要包括两个核心接口,一个是工作线程接口,另外一个是遍历记录接口,前者从队列中获取任务并执行,并维护统计计数;后者根据可见性获取合适的记录,并通过上层注入的回调函数处理,比如计数等。

Parallel_reader::worker(size_t thread_id)

{

1.从ctx-queue提取ctx任务

2.根据ctx的split属性,确定是否需要进一步拆分分区(split())

3.遍历分区所有记录(traverse())

4.一个分区任务结束后,维护m_n_completed计数

5.如果m_n_compeleted计数达到ctx数目,唤醒所有worker线程结束

6.根据traverse接口,返回err信息。

}

Parallel_reader::Ctx::traverse()

{

1.根据range设置pcursor

2.找到btree,将游标定位到range的起始位置

3.判断可见性(check_visibility)

4.如果可见,根据回调函数计算(比如统计)

5.向后遍历,若达到了页面的最后一条记录,启动预读机制(submit_read_ahead)

6.超出范围后结束

}

同时在8.0.17版本还引入了预读机制,避免因为IO瓶颈导致并行效果不佳的问题。目前预读的线程数不能配置,在代码中硬编码为2个线程。每次预读的单位是一个簇(InnoDB文件通过段,簇,页三级结构管理,一个簇是一组连续的页),根据页面配置的大小,可能为1M或者2M。对于常见的16k页面配置,每次预读1M,也就是64个页面。worker线程在进行扫描时,会先判断相邻的下一个页面是否为簇的第一个页面,如果是,则发起预读任务。预读任务同样通过lock-free 队列缓存,worker线程是生产者,read-ahead-worker是消费者。由于所有分区页面没有重叠,因此预读任务也不会重复。

执行器交互(适配器)

实际上,MySQL已经封装了一个适配器类Parallel_reader_adapter来供上层使用,为后续的更丰富的并行执行做准备。首先这个类需要解决记录格式的问题,将引擎层扫描的记录转换成MySQL格式,这样做到上下层解耦,执行器不用感知引擎层格式,统一按MySQL格式处理。整个过程是一个流水线,通过一个buffer批量存储MySQL记录,worker线程不停的将记录从引擎层上读上来,同时有记录不停的被上层处理,通过buffer可以平衡读取和处理速度的差异,确保整个过程流动起来。缓存大小默认是2M,根据表的记录行长来确定buffer可以缓存多少个MySQL记录。核心流程主要在process_rows接口中,流程如下

process_rows

{

1.将引擎记录转换成MySQL记录

2.获取本线程的buffer信息(转换了多少mysql记录,发送了多少给上层)

3.将MySQL记录填充进buffer,自增统计m_n_read

4.调用回调函数处理(比如统计,聚合,排序等),自增统计m_n_send

}

对于调用者来说,需要设置表的元信息,以及注入处理记录回调函数,比如处理聚集,排序,分组的工作。回调函数通过设置m_init_fn,m_load_fn和m_end_fn来控制。

总结

MySQL8.0引入了并行查询虽然还比较初级,但已经让我们看到了MySQL并行查询的潜力,从实验中我们也看到了开启并行执行后,SQL语句执行充分发挥了多核能力,响应时间急剧下降。相信在不久的将来,8.0的会支持更多并行算子,包括并行聚集,并行连接,并行分组以及并行排序等。
